Sika® CarboDur® S

Sika® CarboDur® S

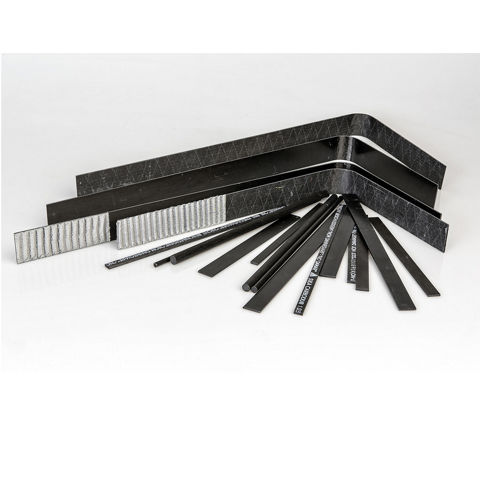

Pultrúziós eljárással készült szénszálas lamellák szerkezet megerősítéshez, a Sika® CarboDur® rendszer része

A Sika® CarboDur® S pultrúziós eljárással készült, szénszál erősítésű polimer (CFRP) lamella, mely alkalmas beton, fa, falazatok, acél és szálerősített polimer szerkezetek megerősítésére. A lamellákat utólag kell felragasztani a szerkezetre külső megerősítésként, normál alkalmazási hőmérséklet esetén Sikadur®-30 epoxigyanta bázisú ragasztóval, magas alkalmazási vagy üzemi hőmérséklet esetén pedig Sikadur®-30 LP epoxigyanta bázisú ragasztóval. A ragasztók felhaszná-lására vonatkozó további információért, olvassa el a megfelelő Termék Adatlapot.

  • Rendkívül költséghatékony a hagyományos szerkezetmegerősítő technikákhoz képest
  • A gyors feldolgozás növeli a termelékenységet, időt takarít meg és csökkenti a fennakadásokat
  • Növeli a szerkezet élettartamát
  • Korrózióálló
  • Nagyfokú szilárdság
  • Rendkívül tartós, fáradással szemben ellenálló
  • Akár 250 m hosszúságban, nincs szükség toldásra
  • Könnyen szállítható tekercsben
  • Kis rendszervastagság, lamellák keresztezése egyszerűen elkészíthető
  • Kis sűrűségű a minimális többletsúly érdekében
  • Könnyű súlyú, nagyon egyszerű beépítés, különösen fej feletti munka esetén (ideiglenes alátámasztás nélkül)
  • A pultrúziós eljárásnak köszönhetően sima, szabad szálak nélküli szélek
  • Számos ország vizsgálatainak és engedélyeinek megfelel
Hol vehetem meg
Termék Adatlap Biztonsági adatlap Összes dokumentum mutatása

Használat

A Sika® CarboDur® S alkalmas külsőleg elhelyezett szerkezetmegerősítő rendszerként beton, falazat, fa, acél és szálerősített polimer alapfelületekhez. Külsőleg elhelyezett szerkezetmegerősítő rendszer:
  • Javítja a szerkezeti elemek teherbíró képességét és alakíthatóságát
  • Növeli az elemek és a szerkezetek hajlító teherbírását
  • Javítja a fáradással szembeni ellenálló képességet
  • Csökkenti az acélmegerősítésre ható igénybevételt
  • Gyenge betonelemek, -szerkezetek szerkezeti felújításához
  • Helyettesíti a hiányzó acélmegerősítést
  • Szerkezeti rendszer megváltoztatása esetén (padló- vagy falszakaszok eltávolítása)
  • Sérülés után a szerkezeti elemek javításához (járművel való ütközés, tűz, földrengés)
  • Javítja az ütésállóságot
  • Passzív megerősítés földrengés elleni védelemhez
Megjegyzés:
  • A szerkezetmegerősítés tervezési számításai során konzultáljon egy szakértő statikus mérnökkel.

Előnyök

  • Rendkívül költséghatékony a hagyományos szerkezetmegerősítő technikákhoz képest
  • A gyors feldolgozás növeli a termelékenységet, időt takarít meg és csökkenti a fennakadásokat
  • Növeli a szerkezet élettartamát
  • Korrózióálló
  • Nagyfokú szilárdság
  • Rendkívül tartós, fáradással szemben ellenálló
  • Akár 250 m hosszúságban, nincs szükség toldásra
  • Könnyen szállítható tekercsben
  • Kis rendszervastagság, lamellák keresztezése egyszerűen elkészíthető
  • Kis sűrűségű a minimális többletsúly érdekében
  • Könnyű súlyú, nagyon egyszerű beépítés, különösen fej feletti munka esetén (ideiglenes alátámasztás nélkül)
  • A pultrúziós eljárásnak köszönhetően sima, szabad szálak nélküli szélek
  • Számos ország vizsgálatainak és engedélyeinek megfelel

Csomagolás

Méretre vágva, nem visszaváltható kartondobozban.
250 m-es tekercsben, nem visszaváltható kartondobozban.
További csomagolási egységekről tájékozódjon az aktuális árjegyzékből.

Szín

Epoxigyantába ágyazott, szénszállal erősített polimer, fekete

Termék részletei

Környezeti tanúsítványok / Engedélyek

ENGEDÉLYEK / SZABVÁNYOK

  • ETA engedély száma: 21/0276 2021/06/30 EN

  • Csehország: Műszaki Engedély, ITC, száma: STO-AO 224-1012/2020/a

  • Műszaki Engedély, CSTB, Avis Technique 3.3/20-1021_V1

  • Műszaki Értékelési Tanúsítvány, CSLLPP, száma: 259/2023

  • Nemzeti Műszaki Értékelés, NMÉ száma: A-144/2017

  • Műszaki Engedély, Sika CarboDur, száma: IBDiM-KOT-2019-0361 v.2

  • Műszaki Megállapodás, CTPC, száma: 016-01/488-2022

  • Oroszország: Műszaki tanúsítvány Sika® CarboDur®S, száma: 6476-22

  • Vizsgálati jelentés, Belgrádi Egyetem, száma: 270/2019

  • Szlovákia: Műszaki Értékelés, TSUS, száma: SK04-ZSV-2669



  • Műszaki Engedély, DIT, száma: N604R/19

  • Vizsgálati jelentés, Regionális Fejlesztési Minisztérium (Ukrajna), száma: ЗНТ–219–2167.13-001
Termék információ

Száltartalom térfogat szerint

> 68%

Eltarthatóság

Gyártási időtől számítva 5 évig

Tárolási feltételek

A terméket az eredeti, bontatlan, sértetlen csomagolásában, száraz helyen, legfeljebb +50°C hőmérsékleten, közvetlen napsugárzástól védve tárolja. Az eredeti csomagolásban szállítsa, vagy kellően védve a mechanikai sérüléstől.

Méretek

Sika® CarboDur® S

Szélesség

Vastagság

Keresztmetszet

S-1.030*

10 mm

3,0 mm

30 mm2

S-1.525*15 mm2,5 mm37,5 mm2
S-2.025*20 mm2,5 mm50 mm2

512

50 mm

1,2 mm

60 mm2

614

60 mm

1,4 mm

84 mm2

626*

60 mm

2,6 mm

156 mm2

812

80 mm

1,2 mm

96 mm2

814*

80 mm

1,4 mm

112 mm2

914

90 mm

1,4 mm

126 mm2

1012

100 mm

1,2 mm

120 mm2

1014

100 mm

1,4 mm

140 mm2

1214

120 mm

1,4 mm

168 mm2

1512

150 mm

1,2 mm

180 mm2

A helyi Sika termékválaszték szerint válassza ki a méreteket. * A méretet az ETA-21/0276 nem tartalmazza.

Sűrűség

1,60 g/cm³
Rendszer információ

Rendszer felépítése

Az alábbi rendszer felépítést és konfigurációt be kell tartani, nem módosítható.

Gyanta ragasztó

Sikadur®-30 vagy Sikadur®-30 LP

Szerkezetmegerősítő szénszálas lamella

Sika® CarboDur® S

A Sikadur®-30, ill. Sikadur®-30 LP ragasztókra, valamint a gyanta és a lamella feldolgozására vonatkozó további információért olvassa el a vonatkozó Termék Adatlapokat és a Sika CarboDur® rendszer alkalmazástechnikai útmutatóját.
Technikai információ

Húzószilárdság

Középérték

3300 N/mm²

5%-os szórás

3100 N/mm²

Középérték

3100 N/mm²

5%-os szórás

2900 N/mm²

Középérték

3100 N/mm²

Szórás (ACI 440.2R)

2900 N/mm²

Rugalmassági modulus húzás esetén

Középérték

170 kN/mm²

Középérték

170 kN/mm²

5%-os szórás

165 kN/mm²

Középérték

165 kN/mm²

Szakadási nyúlás

Középérték

1,90%

Középérték

1,80%

Üvegesedési hőmérséklet

> +100°C

(ISO 11618)



Alkalmazás

Felhasználás

Anyagfelhasználás

Lamella szélessége

Sikadur®-30 anyagszükséglete

50 mm

0,20−0,28 kg/m2

60 mm

0,24−0,32 kg/m2

80 mm

0,32−0,44 kg/m2

90 mm

0,40−0,56 kg/m2

100 mm

0,44−0,64 kg/m2

120 mm

0,45−0,80 kg/m2

150 mm

0,68−1,00 kg/m2

Megjegyzés: Az anyagszükséglet szabvány felhasználásra vonatkozik. Az érdes vagy egyenetlen alapfelületek, a lemez kereszteződések, valamint a veszteség akár 20%-kal megnövelt anyagfelhasználást eredményezhet.
Felhasználás lépései

ALAPFELÜLET MINŐSÉG

BETONFELÜLETRE KÜLSŐLEG RAGASZTOTT SIKA® CARBODUR® LAMELLÁK

A beton minimális tapadószilárdsága a felület előkészítése után:

  • Középérték: 2,0 N/mm2

  • Legalább: 1,5 N/mm2

A beton tényleges tapadószilárdságát a felület előkészítése után ellenőrizni kell. Ha a beton tapadószilárd-sága nem éri el a megadott minimum értéket, alternatív Sika megoldásra van szükség:

  • Sika® CarboDur® lamellák elhelyezése hornyokba felületközeli (NSM) megerősítésként

  • SikaWrap® szövet: Kérjük, olvassa el a SikaWrap® szövet Termék Adatlapját

A beton legalább 28 napos legyen (a kötési körülményektől és a beton típusától függően).

EGYÉB FELÜLETRE KÜLSŐLEG RAGASZTOTT SIKA® CARBODUR® LAMELLÁK

A Sika® CarboDur® lamellák egyéb felületen (tégla, kő, acél, fa, szálerősített polimer) történő alkalmazá-sa esetén olvassa a Sika CarboDur® rendszer alkalmazástechnikai útmutatóját, vagy vegye fel a kapcsolatot a Sika Műszaki Osztályával.

ALAPFELÜLET ELŐKÉSZÍTÉS

A beton alapfelület legyen tiszta, cementiszaptól, szennyeződésektől mentes, nyitott textúrájú.
További információért ld. Sika CarboDur® rendszer alkalmazástechnikai útmutatója.

FELHASZNÁLÁS

  • A termék feldolgozását kizárólag a Sika által képzett, engedéllyel és a területen tapasztalattal rendelkező szakkivitelező végezheti.
  • Szigorúan tartsa be az alkalmazástechnikai útmutatóban, a felhasználási kézikönyvben és a munkaelőírásban meghatározott feldolgozási eljárás lépéseit, melyeket az aktuális helyszíni feltételekhez kell igazítani.
  • A termék tartósan nem UV- és időjárásálló. További információért vegye fel a kapcsolatot a Sika Műszaki Osztályával.
  • A megengedhető maximális folyamatos üzemi hőmérséklet kb. +50°C. Ha a Sikadur®-30 LP kötéséhez Sika® CarboHeater 2 készüléket használ, a maximá-lis folyamatos üzemi hőmérséklet +80°C-ra is növelhető. További információért vegye fel a kapcsolatot a Sika Műszaki Osztályával.

Olvassa el a vonatkozó Termék Adatlapokat és alkalmazástechnikai útmutatót:

  • Sikadur®-30 termék adatlap

  • Sikadur®-30 LP termék adatlap

  • Sika CarboDur® rendszer alkalmazástechnikai útmutató
