Sarnafil® T Gully set

Sarnafil® T Gully set

Előregyártott FPO tetőösszefolyó szett

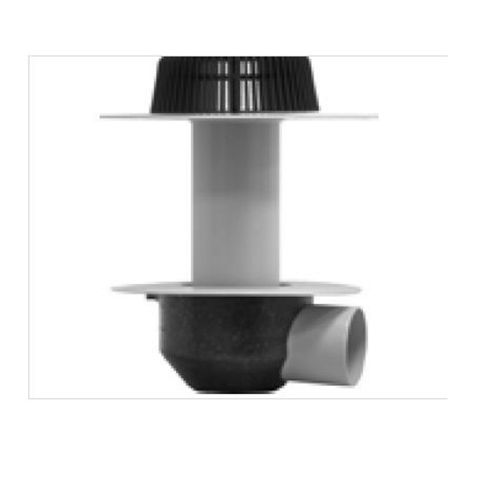

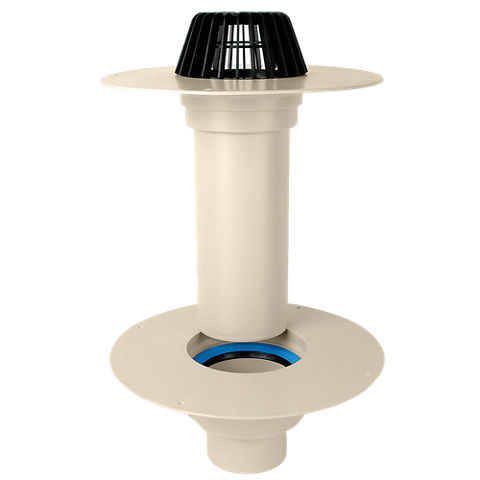

A Sarnafil® T Gully set előregyártott, merev polipropilénből készült esővíz összefolyó Sarnafil® T tetőszigetelő lemezzel szigetelt lapostetőkre. Elérhető fűthető változatban is.

  • UV sugárzással szemben ellenálló
  • A szigetelőlemez közvetlenül az alaplemezhez hegeszthető
  • Forrólevegővel hegeszthető
  • A párazáró réteg az alaplemezhez csatlakoztatható, így légmentes tömítés alakítható ki
Hol vehetem meg
Termék Adatlap Összes dokumentum mutatása

Használat

A Sarnafil® T Gully set használata kizárólag tapasztalt szakkivitelezők részére ajánlott.
  • Esővíz összefolyó Sarnafil® T és Sikaplan® T tetőszigetelő lemezekhez

Előnyök

  • UV sugárzással szemben ellenálló
  • A szigetelőlemez közvetlenül az alaplemezhez hegeszthető
  • Forrólevegővel hegeszthető
  • A párazáró réteg az alaplemezhez csatlakoztatható, így légmentes tömítés alakítható ki

Csomagolás

A szett tartalma:

  •  Sarnafil® T Gully összefolyó visszafolyásgátló tömítéssel
  •  Sarnafil® T Gully kiegészítő elem 125
  •  Lombfogó

A Sarnafil® T Gully szett egy kartondobozba van csomagolva.

Szín

Felület

sima

Szín

bézs

Termék részletei

Környezeti tanúsítványok / Engedélyek

ENGEDÉLYEK / SZABVÁNYOK

  • MSZ EN 1253-1/3 vizsgálati szabvány szerint bevizs-gálva
Termék információ

Alapanyag

Sarnafil® T Gully

Polipropilén (PP)

Sarnafil® T Gully kiegészítő elem 125

Polipropilén (PP)

Lombfogó

Polipropilén  (PP)

Eltarthatóság

Gyártási időtől számítva 5 évig

Tárolási feltételek

A terméket az eredeti, bontatlan, sértetlen csomagolásában, száraz helyen, +5°C és +30°C közötti hőmérsékleten tárolja. Mindig olvassa el a csomagolás címkéjét.

Méretek

Típus

Külső átmérő

DN (Névleges átmérő)

Függőleges

75 mm

70

Függőleges

110 mm

100

Függőleges (fűthető)

110 mm

100

Függőleges

125 mm

125

Függőleges (fűthető)

125 mm

125

Vízszintes

75 mm

70

Vízszintes

110 mm

100
Rendszer információ

Rendszer felépítése

A tető kialakításától függően az alábbi termékek alkalmazása javasolt:

  • Sarnafil® T típusú szigetelőlemez
  • Sikaplan® T típusú szigetelőlemez
Technikai információ

Áramlási sebesség

Vízmélység

Típus

MSZ EN 1253 *

55 mm

65 mm

DN 70 függőleges

7,40 l/s

12,85 l/s

16,20 l/s

DN 100 függ.

7,85 l/s

15,20 l/s

19,20 l/s

DN 100 függőleges fűthető

7,85 l/s

15,20 l/s

19,20 l/s

DN 125 függ.10,75 l/s14,40 l/s18,70 l/s
DN 125 függőleges fűthető10,75 l/s14,40 l/s18,70 l/s
DN 70 vízszintes6,90 l/s13,60 l/s17,15 l/s
DN 100 vízszintes7,80 l/s15,25 l/s19,40 l/s

* MSZ EN 1253, vízmélység 110 mm átmérőig: 35 mm; 125 mm átmérő felett: 45 mm

Tápegység

Fűtött változat műszaki adatai:

Hálüzati feszültség

AC 230 Volt (V)

Teljesítmény

15 Watt (W)

Olvadóbiztosíték (számított érték)0,06 Amper (A)

Alkalmazás

Felhasználási információ

Levegő környezeti hőmérséklete

-20°C és +60°C között

Alapfelület hőmérséklete

-30°C és +60°C között
Felhasználás lépései

FELHASZNÁLÁS

Szigorúan tartsa be az alkalmazástechnikai útmutatóban, a felhasználási kézikönyvben és a munkaelőírásban meghatározott feldolgozási eljárás lépéseit, melyeket mindig az aktuális helyszíni feltételekhez kell igazítani.

Olvassa át a Sarnafil® T tetőszigetelő lemezek c. beépítési útmutatót.

A Sarnafil® T Gully összefolyót a tetőfödémhez kell rögzíteni. A mechanikusan rögzített tetőszigetelések esetén a rögzítőelemeknek ellenállóaknak kell lenniük a szél szívó hatásával szemben.

A fűtési rendszerrel kombinált változat elektromos csatlakozását egy képzett villanyszerelőnek kell elvégeznie.
