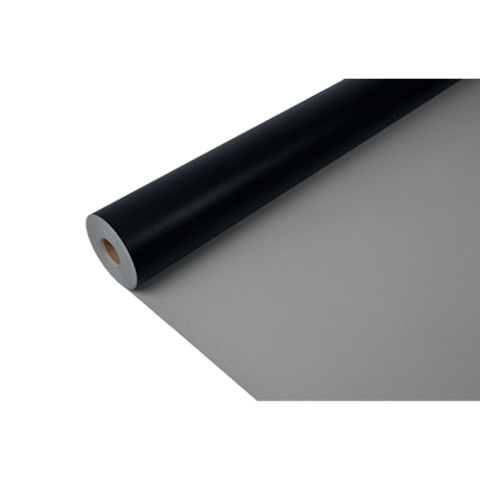

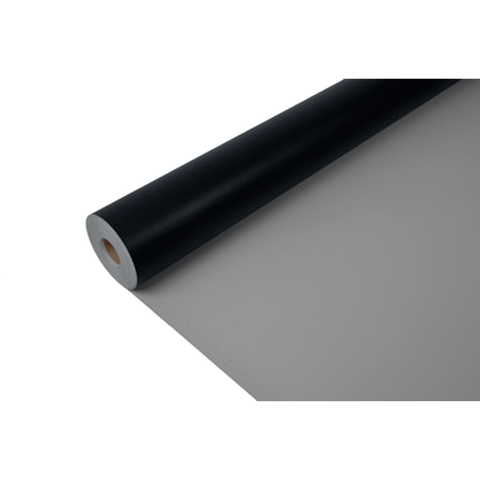

Sarnafil® TS 77-18
Műanyag FPO tetőszigeteleő lemez mechanikusan rögzített tetőkhöz
A Sarnafil® TS 77-18 (vastagság: 1,8 mm) egy poliészter erősített, többrétegű, szintetikus, flexibilis poliolefin (FPO) alapú tetőszigetelő lemez, mely UV stabilizátort tartalmaz, tűzálló és nem szőtt üvegszálas betétet tartalmaz az EN 13956 szabvány szerint. A Sarnafil® TS 77-18 forrólevegővel hegeszthető tetőszigetelő lemez és alklamas közvetlen UV sugárzásnak kitett tetőkhöz minden klímaviszony mellett. A Sarnafil® TS 77-18 nem szőtt üvegszálas betétet tartalmaz, mely a mérettartósságot biztosítja, valamint poliészter erősítést, ami magas szilárdságot ad a lemeznek.
- Bizonyított teljesítmény évtizedek óta
- Többféle színben elérhető
- Tartós UV sugárzásnak ellenáll
- Nagyfokú mérettartósság az üvegszálas betétnek köszönhetően
- Tartós szélterhelésnek is ellenáll
- Általános környezeti hatásokkal szemben ellenálló
- Mikroorganizmusokkal szemben ellenálló
- Gyökérálló
- Összeférhető a régi bitumennel
- Forrólevegővel hegeszthető
- Újrahasznosítható
Használat
Vízszigetelő lemez:- Mechanikusan rögzített tetőszigetelő rendszerekhez
- A már meglévő TPO tetők fényvisszaverő képességének javításához (csak a RAL 9016 SR színhez érvényes)
Előnyök
- Bizonyított teljesítmény évtizedek óta
- Többféle színben elérhető
- Tartós UV sugárzásnak ellenáll
- Nagyfokú mérettartósság az üvegszálas betétnek köszönhetően
- Tartós szélterhelésnek is ellenáll
- Általános környezeti hatásokkal szemben ellenálló
- Mikroorganizmusokkal szemben ellenálló
- Gyökérálló
- Összeférhető a régi bitumennel
- Forrólevegővel hegeszthető
- Újrahasznosítható
Csomagolás
A Sarnafil® TS 77-18 átlagos tekercsek egyesével kék polietilén fóliába vannak csomagolva.
| Kiszerelés | ld. árlista |
| Tekercs hossza | 15,00 m |
| Tekercs szélessége | 2,00 m |
| Tekercs tömege | 59,50 kg |
Szín
| Felület: | |
| Standard: | matt |
| Fényvisszaverő: | fényes |
| Szín: | |
| Felső réteg: | bézs antracit (kb. RAL 7016) |
| Alsó réteg: | fekete |
Termék részletei
KÖRNYEZETI INFORMÁCIÓK
- Megfelel a LEED v4 SSc 5 (1. opció): Heat Island Reduction - Roof (csak fehér szín esetén - RAL 9016) követelményeinek
- Megfelel a LEED v4 MRc 2 (1. opció): Építőanyagok közzététele és optimalizálása - Környezetvédelmi terméknyilatkozat követelményeinek / Building Product Disclosure and Optimization - Environmental Product Declarations
- Megfelel a LEED v4 MRc 3 (2. opció): Építőanyagok közzététele és optimalizálása - Nyersanyagok beszerzése követelményeinek / Building Product Disclosure and Optimization - Sourcing of Raw Materials
- Megfelel a LEED v4 MRc 4 (2. opció): Építőanyagok közzététele és optimalizálása - Anyagöszetétel követelményeinek / Building Product Disclosure and Optimization - Material Ingredients
- Megfelel a LEED v2009 SSc 7.2 (1. opció): Heat Island Effect - Roof követelményeinek
- Megfelel a LEED v2009 MRc 4 (2. opció): Újrahasznosított anyag tartalom követelményeinek
- IBU Környezetvédelmi terméknyilatkozat (EPD) elérhető
ENGEDÉLYEK / SZABVÁNYOK
- CE jelöléssel ellátott és EN 13956 szerint műanyag tetőszigetelő lemezekre vonatkozó teljesítménynyilatkozattal rendelkezik
- Teljesítési vizsgálat Sarnafil® G 410-TS-77, FM jóváhagyás, igazolási szám: 3047304
Vegyi alapanyag
Flexibilis poliolefin (FPO)
Eltarthatóság
A gyártástól számítva 5 évig.
Tárolási feltételek
A termék az eredeti, bontatlan, sérülésmentes, szigetelt csomagolásában és száraz helyen +5 °C és +30 °C között tárolandó. Fektetett helyzetben tárolandó. Ne helyezze egymásra a raklapokat, vagy más anyagok raklapjai alá szállítás vagy tárolás során. Minden esetben olvassa el a csomagolást.
Termék nyilatkozat
EN 13956 |
Látható hibák
| Szabványnak megfelel | (EN 1850-2) |
Hosszúság
| 15 m (-0 % / +5 %) | (EN 1848-2) |
Szélesség
| 2 m (-0,5 % / +1 %) | (EN 1848-2) |
Tényleges vastagság
| 1,8 mm (-5 % / +10 %) | (EN 1849-2) |
Egyenesség
| ≤ 30 mm | (EN 1848-2) |
Egyenletesség
| ≤ 10 mm | (EN 1848-2) |
Egységnyi területre eső tömeg
| 1,90 kg/m² (-5 % / +10 %) | (EN 1849-2) |
Rendszer felépítése
A tető kialakításától függően az alábbi termékek alkalmazása javasolt:
- Sarnafil® T 66-15 D csomóponti kialakításokhoz
- Sarnafil® TS 77 lemez csíkok
- Sarnafil® T fóliabádog
- Sarnafil® T hegesztő zsinór
- Sarnabar® / Sarnafast® / Sarnaweld rögzítőelemek
- Sarnafil® T Prep / Sarnafil® T Wet Task Set
- Sarnacol® T 660
- Solvent T 660 hígító
- Sarnafil® T Clean tisztító folyadék
A kéiegészítő termékek széles választéka elérhető, pl.: előgyártott elemek, tetőcsatorna, összefolyó, járósáv és díszítő profilok.
Összeférhetőség
A Sarnafil® TS 77-18 minden tetőszigetelésre használt hőszigetelő és kiegyenlítő rétegre fektethető. Nem igényel további szigetelő rétegetet.
A Sarnafil® TS 77-18 közvetlenül fektethető a már meglévő, gondosan megtisztított, szintbe hozott bitumenes tetőre, pl.: régi lapostetők újraszigetelése. Amennyiben a lemez közvetlenül érintkezik bitumennel a felülete elszíneződhet.
Ütésállóság
| Kemény aljzat | ≥ 1000 mm |
| Puha aljzat | ≥ 1250 mm |
Jégesőállóság
| Merev aljzat | ≥ 25 m/s |
| Rugalmas aljzat | ≥ 36 m/s |
Statikus terheléssel szembeni ellenállás
| Puha aljzat | ≥ 20 kg |
| Merev aljzat | ≥ 20 kg |
Gyökérállóság
| Szabványnak megfelel | (EN13948) |
Szakítószilárdság
| Hosszirányban (md)1) | ≥ 1000 N/50mm |
| Keresztirányban (cmd)2) | ≥ 900 N/50mm |
1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen
Nyúlás
| Hosszirányban (md)1) | ≥ 13 % |
| Keresztirányban(cmd)2) | ≥ 13 % |
1) md = machine direction - a gépi tekercselés irányával megyegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen
Mérettartás
| Hosszirányban (md)1) | ≤ |0,2| % |
| Keresztirányban (cmd)2) | ≤ |0,1| % |
1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen
Szakítási szilárdság
| Hosszirányban (md)1) | ≥ 300 N |
| Keresztirányban (cmd)2) | ≥ 300 N |
1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen
Varrat lefejtési ellenállás
| Tönkremenetel módja: C, a kötés nem szakad | (EN 12316-2) |
Varrat nyírási ellenállása
| ≥ 500 N/50 mm | (EN 12317-2) |
Hajlíthatóság alacsony hőmérsékleten
| ≤ -40 °C | (EN 495-5) |
Teljesítőképesség tűz hatására
| (EN 1187) | |
| BROOF(t1) < 20° | (EN 13501-5) |
Tűzzel szembeni viselkedés
| E Osztály | (EN ISO 11925-2, classification to EN 13501-1) |
Folyékony vegyszerek hatása beleértve a vizet is
| Kérésre | (EN 1847) |
Bitumen hatásának kitett
| Szabványnak megfelel3) | (EN 1548) |
UV sugárzás
| Szabványnak megfelel (> 5000 h / 0 kategória) | (EN 1297) |
Vízállóság
| Szabványnak megfelel | (EN 1928) |
Fényvisszaverődési (SR) együttható
| Szín | Kezdeti | 3 évesen | Bevizsgáló intézet |
| bézs | 0,64 | 0,56 | CRRC |
| fehér RAL 9016 | 0,79 | 0,68 | CRRC |
Hőkibocsátás
| Szín | Kezdeti | 3 évesen | Bevizsgáló intézet |
| bézs | 0,91 | 0,87 | CRRC |
| fehér RAL 9016 | 0,91 | 0,87 | CRRC |
Fényvisszaverődési (Sri) index
| Szín | Kezdeti | 3 évesen | Bevizsgáló intézet |
| bézs | 78 | 66 | CRRC |
| RAL 9016 SR | 109 | 94 | CRRC |
A CRRC által bevizsgált termékek listája megtalálható a Cool Roof Rating Council (CRRC) termék adatbázisában.
USGBC - LEED értékelés
| Szín | Kezdeti | 3 évesen |
| bézs | - | SRI > 64 |
| RAL 9016 | SRI > 82 | SRI > 64 |
| RAL 9016 SR | SRI > 82 | SRI > 64 |
Megfelel a LEED V4 SS (5 kredit, 1. opció) - Hősziget csökkentés - Tető minimum követelményeinek.
Alkalmazás
Levegő környezeti hőmérséklete
-20 °C és +60 °C között.
Alapfelület hőmérséklete
-30 °C és +60 °C között.
BERENDEZÉS
Az átfedő varratok forrólevegős elektromos hegesztő készülékkel készíthetők, pl.: kézi forrólevegős hegesztővel, nyomógörgővel vagy szabályzott forrólevegős hegesztő automatával (min. 600 °C). Ajánlott eszközök:
Kézi: Leister Triac
Automata: Sarnamatic 681
Félautomata: Leister Triac Drive
ALAPFELÜLET MINŐSÉG
Az alapfelület legyen egyenletes, sima és mentes éles kiálló részektől vagy sorjától, stb. A Sarnafil® TS 77-18-at minden vele nem összeférhető felülettől/anyagtól hatásos szigetelő réteggel kell elválasztani, hogy a gyorsított öregedést megelőzze. A támasztó réteg legyen kompatibilis a lemezzel, oldószerálló, tiszta, száraz és portól, zsírtól mentes. A fémlemezeket a ragasztó felhordása előtt tisztítsa meg Solvent T 660-nal.
FELHASZNÁLÁS
Beépítés
Amennyiben lehetséges olvassa el a kapcsolódó dokumentumokat, pl.: vonatkozó módszer ismertetőt, alkalmazási útmutatót és beépítési és feldolgozási utasításokat.
Rögzítés - Általános
Lazán fektesse le a lemezt (a lemez megfeszülése nélkül, feszültségmentesen), majd rögzítse mechanikusan az átfedéseknél vagy azoktól függetlenül. Az átfedő varratokat azok készítésére alkalmas forrólevegős hegesztő berendezéssel készítse.
Rögzítés - Lineáris rögzítés (Sarnabar®)
Terítse ki a Sarnafil® TS 77-18 lemezt 80 mm-es átfedéssel, majd rögtön készítse el a hegesztési varratot és rögzítse a lemezt az aljzathoz Sarnabar® rögzítőelemekkel. A megfelelő rögzítési mód kiválasztásához forduljon a Sikához. A rögzítőelemeket a Sika projektspecifikus számításai alaján kell elhelyezni. A kerületi elemek végeit Sarnabar® terhelés elosztó lappal kell lezárni. A védelem érdekében rögzítsen egy darab Sarnafil® TS 77-18 a sín végei és a lap alá. Hagyjon 10 mm hézagot a sínek végei között. Ne rögzítsen a sín vegéhez legközelebb eső lyukba. Fedje le a sín végeit egy darab Sarnafil® TS 77-18-cal és hegessze oda. A rögzítését követően a Sarnabar®-t azonnal vízhatlanná kell tenni egy Sarnafil® TS 77-18 csíkkal. Minden kiemelkedésnél és áttörésnél a Sarnafil® TS 77-18 lemezt Sarnabar®-ral kell biztosítani. A 4 mm-es átmérjű S-hegesztő zsínór megvédi a Sarnafil® TS 77-18 tetőburkolatot a repedésektől és a szél által okozott felválástól.
Rögzítés - Pontszerű rögzítés (Sarnafast®)
A Sarnafil® TS 77-18 minden esetben a tető irányára merőlegesen kell lefektetni. A Sarnafil® TS 77-18-at Sarnafast® elemekkel és szöges alátétekkel/csövekkel kell rögzíteni a megjelölt vonal mentén, 35 mm-re a lemez szélétől. A Sarnafil® TS 77-18 fektetése esetén az átlapolás mértéke 120 mm. A rögzítőelemeket a Sika projektspecifikus számításai alaján kell elhelyezni. Minden kiemelkedésnél és áttörésnél a Sarnafil® TS 77-18 lemezt Sarnabar®-ral kell biztosítani. A 4 mm-es átmérjű S-hegesztő zsínór megvédi a Sarnafil® TS 77-18 tetőburkolatot a repedésektől és a szél által okozott felválástól.
Hegesztét
Az átfedő varratokat elektromos forrólevegős hegesztő készülékkel tudja elkészíteni. A hegesztés előtt a hegesztési paramétereket, pl.: hőmérséklet,sebesség, lágáram, nyomás és a gép beállításait össze kell hangolni és ellenőrizni kell a helyszínen az eszköz típusának és az időjárás függvényében.
Az átlapoló varratok vizsgálata
Az elkészült hegesztési varratokat mechanikusan, csavarhúzó segítségével kell vizsgálni, hogy megbizonyosodjon a hegesztés egészsége felől. Bármilyen varrathibát forrólevegős hegesztéssel kell kijavítani.
