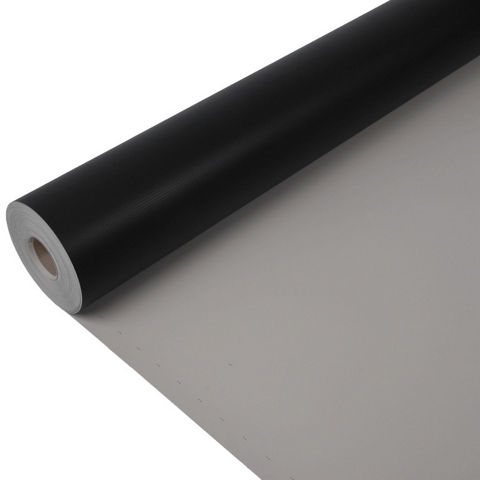

Sarnafil® TS 77-20

Műanyag FPO tetőszigetelő lemez mechanikusan rögzített tetőkhöz

A Sarnafil® TS 77-20 (vastagság: 2,0 mm) egy poliészterrel erősített, többrégetű, szintetikus, felxibilis poliolefin (FPO) alapú tetőszigetelő lemez, mely UV stabilizátort tartalmaz, tűzálló és nem szőtt üvegszálas betétet tartalmaz az EN 13956 szabvány szerint. A Sarnafil® TS 77-20 forrólevegővel hegeszthető tetőszigetelő lemez és alkalmas közvetlen UV sugárzásnak kitett tetőkhöz minden klímaviszony mellett. A Sarnafil® TS 77-20 nem szőtt üvegszálas betétet tartalmaz, mely a mérettartósságot biztosítja, valamint poliészter erősítést ami magas szilárdságot ad a lemeznek.

  • Bizonyított teljesítmény évtizedek óta
  • Többféle színben elérhető
  • Tartós UV sugárzásnak ellenáll
  • Nagyfokú mérettartósság az üvegszálas betétnek köszönhetően
  • Tartós szélterhelésnek ellenáll
  • Általános környezeti hatásoknak ellenáll
  • Mikroorganizmusokkal szemben ellenálló
  • Régi bitumennel összeférhető
  • Gyökérálló
  • Forrólevegővel hegeszthető
  • Újrahasznosítható

Hol vehetem meg
Termék Adatlap Biztonsági adatlap Összes dokumentum mutatása

Használat

Vízszigetelő lemez:
  • Mechanikusan rögzített tetőkhöz
  • A meglévő TPO tető fényvisszaverésének javításához (csak RAL 9016 SR szín esetén)

Előnyök

  • Bizonyított teljesítmény évtizedek óta
  • Többféle színben elérhető
  • Tartós UV sugárzásnak ellenáll
  • Nagyfokú mérettartósság az üvegszálas betétnek köszönhetően
  • Tartós szélterhelésnek ellenáll
  • Általános környezeti hatásoknak ellenáll
  • Mikroorganizmusokkal szemben ellenálló
  • Régi bitumennel összeférhető
  • Gyökérálló
  • Forrólevegővel hegeszthető
  • Újrahasznosítható


Csomagolás

A Sarnafil® TS 77-20 tekercsek egyenként kék polietilén fóliába vannak csomagolva.

Kiszerelésld. árlista
Tekercs hossza

15,00 m

Tekercs szélessége2,00 m
Tekercs tömege66,00 kg

Szín

Felület:

Standard:

matt

Fényvisszaverő:fényes

Szín:

Felső réteg:

bézs
szürke (kb. RAL 7040)
antracit (kb. RAL 7016)
réz barna (kb. RAL 8004)
rezeda zöld (kb. RAL 6011)
fehér (kb. RAL 9016)
fehér, fényvisszaverő (RAL 9016 SR)

Alsó réteg:

fekete

Termék részletei

Környezeti tanúsítványok / Engedélyek

KÖRNYEZETI INFORMÁCIÓK

  • Megfelel a LEED v4 SSc 5 (1. opció): Heat Island Reduction - Roof (csak fehér szín esetén - RAL 9016) követelményeinek
  • Megfelel a LEED v4 MRc 2 (1. opció): Építőanyagok közzététele és optimalizálása - Környezetvédelmi terméknyilatkozat követelményeinek / Building Product Disclosure and Optimization - Environmental Product Declarations
  • Megfelel a LEED v4 MRc 3 (2. opció): Építőanyagok közzététele és optimalizálása - Nyersanyagok beszerzése követelményeinek / Building Product Disclosure and Optimization - Sourcing of Raw Materials
  • Megfelel a LEED v4 MRc 4 (2. opció): Építőanyagok közzététele és optimalizálása - Anyagöszetétel követelményeinek / Building Product Disclosure and Optimization - Material Ingredients
  • Megfelel a LEED v2009 SSc 7.2 (1. opció): Heat Island Effect - Roof követelményeinek
  • Megfelel a LEED v2009 MRc 4 (2. opció): Újrahasznosított anyag tartalom követelményeinek
  • IBU Környezetvédelmi terméknyilatkozat (EPD) elérhető

ENGEDÉLYEK / SZABVÁNYOK

  • CE jelöléssel ellátott és EN 13956 szerint műanyag tetőszigetelő lemezekre vonatkozó teljesítménynyilatkozattal rendelkezik
  • Teljesítési vizsgálat Sarnafil® G 410-TS-77, FM jóváhagyás, igazolási szám: 3047304

Termék információ

Vegyi alapanyag

Flexibilis poliolefin (FPO)

Eltarthatóság

A gyártástól számítva 5 évig.

Tárolási feltételek

A termék az eredeti, bontatlan, sérülésmentes, szigetelt csomagolásában és száraz helyen +5 °C és +30 °C között tárolandó. Fektetett helyzetben tárolandó. Ne helyezze egymásra a raklapokat, vagy más anyagok raklapjai alá szállítás vagy tárolás során. Minden esetben olvassa el a csomagolást.

Termék nyilatkozat

EN 13956

Látható hibák

Szabványnak megfelel

(EN 1850-2)

Hosszúság

15 m (-0 % / +5 %)

(EN 1848-2)

Szélesség

2 m (-0,5 % / +1 %)

(EN 1848-2)

Tényleges vastagság

2,0 mm (-5 % / +10 %)

(EN 1849-2)

Egyenesség

≤ 30 mm

(EN 1848-2)

Egyenletesség

≤ 10 mm

(EN 1848-2)

Egységnyi területre eső tömeg

2,16 kg/m² (-5 % / +10 %)

(EN 1849-2)
Rendszer információ

Rendszer felépítése

A tető kialakításától függően az alábbi termékek alkalmazása javasolt:

  • Sarnafil® T 66-15 D csomóponti kialakításokhoz
  • Sarnafil® TS 77 lemez csíkok
  • Sarnafil® T fóliabádog
  • Sarnafil® T hegesztő zsinór
  • Sarnabar® / Sarnafast® / Sarnaweld rögzítőelemek
  • Sarnafil® T Prep / Sarnafil® T Wet Task Set
  • Sarnacol® T 660
  • Solvent T 660 hígító
  • Sarnafil® T Clean tisztító folyadék

A kéiegészítő termékek széles választéka elérhető, pl.: előgyártott elemek, tetőcsatorna, összefolyó, járósáv és díszítő profilok.

Összeférhetőség

A Sarnafil® TS 77-20 minden tetőszigetelésre használt hőszigetelő és kiegyenlítő rétegre fektethető. Nem igényel további szigetelő rétegetet.

A Sarnafil® TS 77-20 közvetlenül fektethető a már meglévő, gondosan megtisztított, szintbe hozott bitumenes tetőre, pl.: régi lapostetők újraszigetelése. Amennyiben a lemez közvetlenül érintkezik bitumennel a felülete elszíneződhet.
Technikai információ

Ütésállóság

Kemény aljzat

≥ 1250 mm

Puha aljzat

≥ 1500 mm

Jégesőállóság

Merev aljzat

≥ 30 m/s

Rugalmas aljzat

≥ 40 m/s

Statikus terheléssel szembeni ellenállás

Puha aljzat

≥ 20 kg

Merev aljzat

≥ 20 kg

Gyökérállóság

Szabványnak megfelel

(EN 13948)

Szakítószilárdság

Hosszirányban (md)1)

≥ 1000 N/50mm

Keresztirányban (cmd)2)

≥ 900 N/50mm

1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen

Nyúlás

Hosszirányban (md)1)

≥ 13 %

Keresztirányban (cmd)2)

≥ 13 %

1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen

Mérettartás

Hosszirányban (md)1)

≤ |0,2| %

Keresztirányban (cmd)2)

≤ |0,1| %

1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen

Szakítási szilárdság

Hosszirányban (md)1)

≥ 300 N

Keresztirányban (cmd)2)

≥ 300 N

1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen

Varrat lefejtési ellenállás

Tönkrementeli mód: C, a kötés nem szakad

(EN 12316-2)

Varrat nyírási ellenállása

≥ 500 N/50 mm

(EN 12317-2)

Hajlíthatóság alacsony hőmérsékleten

≤ -40 °C

(EN 495-5)

Teljesítőképesség tűz hatására

BROOF(t1) < 20°

(EN 1187)

(EN 13501-5)

Tűzzel szembeni viselkedés

E Osztály

(EN ISO 11925-2, EN 13501-1 szerint besorolva)

Folyékony vegyszerek hatása beleértve a vizet is

Kérésre

(EN 1847)

Bitumen hatásának kitett

Szabványnak megfelel3)

(EN 1548)

UV sugárzás

Szabványnak megfelel (> 5000 h / 0. kategória)

(EN 1297)

Vízállóság

Szabványnak megfelel

(EN 1928)

Fényvisszaverődési (SR) együttható

SzínKezdeti3 évesenBevizsgáló intézet
bézs0,640,56CRRC
fehér RAL 90160,790,68CRRC

Hőkibocsátás

SzínKezdeti3 évesenBevizsgáló intézet
bézs0,910,87CRRC
fehér RAL 90160,910,87CRRC

Fényvisszaverődési (Sri) index

Szín

Kezdeti

3 évesen

Bevizsgáló intézet

RAL 9016 SR

111

-

Intertek

RAL 9016

99

-

CRRC

bézs78-CRRC
RAL 704031-Sika

A CRRC által bevizsgált termékek listája megtalálható a Cool Roof Rating Council (CRRC) termék adatbázisában.

USGBC - LEED értékelés

Szín

Kezdeti

3 évesen

bézs-SRI > 64

RAL 9016 SR

SRI > 82

SRI > 64

RAL 9016

SRI > 82

SRI > 64

Megfelel a LEED V4 SS (5 kredit, 1. opció) - Hősziget csökkentés - Tető minimum követelményeinek.

Alkalmazás

Felhasználási információ

Levegő környezeti hőmérséklete

- 20 °C és + 60 °C közötti.

Alapfelület hőmérséklete

- 30 °C és + 60 °C közötti.
Felhasználás lépései

BERENDEZÉS

Az átfedő varratok forrólevegős elektromos hegesztő készülékkel készíthetők, pl.: kézi forrólevegős hegesztővel, nyomógörgővel vagy szabályzott forrólevegős hegesztő automatával (min. 600 °C). Ajánlott eszközök:

Kézi: Leister Triac

Automata: Sarnamatic 681

Félautomata: Leister Triac Drive

ALAPFELÜLET MINŐSÉG

Az alapfelület legyen egyenletes, sima és mentes éles kiálló részektől vagy sorjától, stb. A Sarnafil® TS 77-20-at minden vele nem összeférhető felülettől/anyagtól hatásos szigetelő réteggel kell elválasztani, hogy a gyorsított öregedést megelőzze. A támasztó réteg legyen kompatibilis a lemezzel, oldószerálló, tiszta, száraz és portól, zsírtól mentes. A fémlemezeket a ragasztó felhordása előtt tisztítsa meg Solvent T 660-nal.

FELHASZNÁLÁS

Beépítés
Amennyiben lehetséges olvassa el a kapcsolódó dokumentumokat, pl.: vonatkozó módszer ismertetőt, alkalmazási útmutatót és beépítési és feldolgozási utasításokat.

Rögzítés - Általános
Lazán fektesse le a lemezt (a lemez megfeszülése nélkül, feszültségmentesen), majd rögzítse mechanikusan az átfedéseknél vagy azoktól függetlenül. Az átfedő varratokat azok készítésére alkalmas forrólevegős hegesztő berendezéssel készítse.

Rögzítés - Lineáris rögzítés (Sarnabar®)
Terítse ki a Sarnafil® TS 77-20 lemezt 80 mm-es átfedéssel, majd rögtön készítse el a hegesztési varratot és rögzítse a lemezt az aljzathoz Sarnabar® rögzítőelemekkel. A megfelelő rögzítési mód kiválasztásához forduljon a Sikához. A rögzítőelemeket a Sika projektspecifikus számításai alaján kell elhelyezni. A kerületi elemek végeit Sarnabar® terhelés elosztó lappal kell lezárni. A védelem érdekében rögzítsen egy darab Sarnafil® TS 77-20 a sín végei és a lap alá. Hagyjon 10 mm hézagot a sínek végei között. Ne rögzítsen a sín vegéhez legközelebb eső lyukba. Fedje le a sín végeit egy darab Sarnafil® TS 77-20-szal és hegessze oda. A rögzítését követően a Sarnabar®-t azonnal vízhatlanná kell tenni egy Sarnafil® TS 77-20 csíkkal. Minden kiemelkedésnél és áttörésnél a Sarnafil® TS 77-20 lemezt Sarnabar®-ral kell biztosítani. A 4 mm-es átmérjű S-hegesztő zsínór megvédi a Sarnafil® TS 77-20 tetőburkolatot a repedésektől és a szél által okozott felválástól.

Rögzítés - Pontszerű rögzítés (Sarnafast®)
A Sarnafil® TS 77-20 minden esetben a tető irányára merőlegesen kell lefektetni. A Sarnafil® TS 77-20-at Sarnafast® elemekkel és szöges alátétekkel/csövekkel kell rögzíteni a megjelölt vonal mentén, 35 mm-re a lemez szélétől. A Sarnafil® TS 77-20 fektetése esetén az átlapolás mértéke 120 mm. A rögzítőelemeket a Sika projektspecifikus számításai alaján kell elhelyezni. Minden kiemelkedésnél és áttörésnél a Sarnafil® TS 77-20 lemezt Sarnabar®-ral kell biztosítani. A 4 mm-es átmérjű S-hegesztő zsínór megvédi a Sarnafil® TS 77-20 tetőburkolatot a repedésektől és a szél által okozott felválástól.



Hegesztét
Az átfedő varratokat elektromos forrólevegős hegesztő készülékkel tudja elkészíteni. A hegesztés előtt a hegesztési paramétereket, pl.: hőmérséklet,sebesség, lágáram, nyomás és a gép beállításait össze kell hangolni és ellenőrizni kell a helyszínen az eszköz típusának és az időjárás függvényében.

Az átlapoló varratok vizsgálata
Az elkészült hegesztési varratokat mechanikusan, csavarhúzó segítségével kell vizsgálni, hogy megbizonyosodjon a hegesztés egészsége felől. Bármilyen varrathibát forrólevegős hegesztéssel kell kijavítani.
