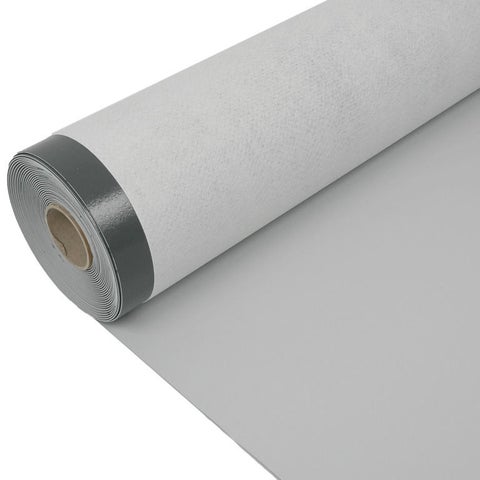

Sikaplan® SGK-18

Polimer lemez ragasztott tetőszigetelő rendszerhez

A Sikaplan® SGK-18 többrétegű, hegeszthető, polivinil-klorid (PVC) bázisú tetőszigetelő lemez, mely SikaRoof Adhesive® C-300 ragasztóval rögzíthető. Az MSZ EN 13956 szabványnak megfelelően nem szőtt üvegszálas betétet tartalmaz és poliészter szövet hátoldallal készül.

  • Ellenálló a tartós UV-sugárzással szemben
  • Kiváló mérettartóság az üvegszálas betétnek köszönhetően
  • Páraáteresztő
  • Ellenálló az általános környezeti hatásokkal szemben
  • Forró levegővel hegeszthető, nincs szükség nyílt láng használatára
Hol vehetem meg
Termék Adatlap Összes dokumentum mutatása

Használat

Tetőszigetelő lemezként:
  • Teljes felületen ragasztott, kitett tetőkre
A termék az alábbi alapfelületeken alkalmazható:
  • Bitumenes szigetelőlemez: pala-, ásványi őrlemény beszórással, új vagy régi
  • Beton, könnyűbeton
  • EPS: nyomószilárdság ≥ 100 kPa (10%), sűrűség > 20 kg/m3
  • Szálcement tábla
  • Fém födém
  • Ásványgyapot szigetelő tábla (pl. Bondrock MV)
  • OSB lap, rétegelt lemez
  • PUR/PIR hőszigetelő tábla (pl. Sarnatherm PIR GT, Kingspan TR 27)


Előnyök

  • Ellenálló a tartós UV-sugárzással szemben
  • Kiváló mérettartóság az üvegszálas betétnek köszönhetően
  • Páraáteresztő
  • Ellenálló az általános környezeti hatásokkal szemben
  • Forró levegővel hegeszthető, nincs szükség nyílt láng használatára

Csomagolás

Csomagolási egységld. árlista
Tekercs hossza

12,50 m

Tekercs szélessége

2,00 m

Tekercs súlya62,50 kg

További csomagolási egységekről tájékozódjon az aktuális árjegyzékből.

Szín

Felület

enyhén strukturált
Szín
Felső felület

világosszürke (kb. RAL 7047)

ólomszürke (kb. RAL 7011)

Alsó felületsötétszürke

A lemez felső felülete kérésre más színben is elérhető, a minimális rendelési mennyiség figyelembevételével.

Termék részletei

Környezeti tanúsítványok / Engedélyek

ENGEDÉLYEK / SZABVÁNYOK

  • CE jelölés és Teljesítmény Nyilatkozat az MSZ EN 13956 szerint - Polimer lemezek tetőszigeteléshez
  • Tűzvédelmi besorolás, ENV 1187, MPA NRW, vizsgálati jelentés száma: 230006508-2
  • Tűzvédelmi besorolás, MSZ EN 13501-1, MFPA Leipzig, vizsgálati jelentés száma: KB 3.1/11-008-4
Termék információ

Eltarthatóság

Gyártási időtől számítva 5 évig

Tárolási feltételek

A terméket az eredeti, bontatlan, sértetlen csomagolásában, vízszintes helyzetben, száraz helyen, +5°C és +30°C közötti hőmérsékleten tárolja. Szállítás és tárolás során ne helyezze a tekercsek raklapjait egymásra, vagy más termék raklapja alá. Mindig olvassa el a csomagolás címkéjét.

Termék nyilatkozat

MSZ EN 13956: Polimer lemezek tetőszigeteléshez

Látható hibák

Megfelel

(MSZ EN 1850-2)

Hosszúság

12,50 m (-0% / +5%)

(MSZ EN 1848-2)

Szélesség

2,00 m (-0,5% / +1%)

(MSZ EN 1848-2)

Tényleges vastagság

1,8 mm (-5% / +10%)

(MSZ EN 1849-2)

Egyenesség

≤ 30 mm

(MSZ EN 1848-2)

Egyenletesség

≤ 10 mm

(MSZ EN 1848-2)

Egységnyi területre eső tömeg

2,5 kg/m2  (-5% / +10%)

(MSZ EN 1849-2)
Rendszer információ

Rendszer felépítése

A tető kialakításától függően az alábbi termékek használata ajánlott:

  • Sikaplan® D-18 vagy Sikaplan® S-15 megerősítés nélküli lemez csomópontképzéshez
  • Sikaplan® D-15 vagy Sikaplan® SG-15 tetőszigetelő lemez
  • Előregyártott sarokelemek és csőgallérok
  • Sika-Trocal® Metal Sheet Type S fóliabádog
  • Sarnabar rögzítősín
  • SR Cleaner® 2000 tisztítószer
  • SR Cleaner® L-100 tisztítószer
  • Sika-Trocal® Welding Agent hegesztő folyadék
  • Sika-Trocal® Seam Sealant tömítőanyag
  • SikaRoof Adhesive® C-300 poliuretán ragasztó
  • SikaRoof Adhesive® C-733 kontaktragasztó

Összeférhetőség

  • A szigetelőlemez felső felülete nem kompatibilis a következő anyagokkal: bitumen, kátrány, zsír, olaj, oldószeres anyagok és plasztikus / hőre lágyuló anyagok (pl. expandált polisztirol (EPS), extrudált polisztirol (XPS), poliuretán (PUR), poliizocianurát (PIR) és fenohab (PF).
  • A lemez alsó felületét a poliészter szövet védi a nem kompatibilis anyagokkal szemben.
Technikai információ

Ütésállóság

kemény alapfelület

≥ 800 mm

puha alapfelület

≥ 1500 mm

Jégesőállóság

merev alapfelület

≥ 25 m/s

rugalmas alapfelület

≥ 32 m/s

Szakítószilárdság

hosszirányban (md)1)

≥ 600 N/50 mm

keresztirányban (cmd)2)

≥ 600 N/50 mm

1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen

Nyúlás

hosszirányban (md)1)

≥ 50%

keresztirányban (cmd)2)

≥ 50%

1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen

Mérettartás

hosszirányban (md)1)

≤ |0,3| %

keresztirányban (cmd)2)

≤ |0,3| %

1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen

Továbbszakítási erő

hosszirányban (md)1)

≥ 150 N

keresztirányban (cmd)2)

≥ 150 N

1) md = machine direction - a gépi tekercselés irányával megegyezően
2) cmd = cross machine direction - a gépi tekercselés irányára merőlegesen

Varrat lefejtési ellenállás

≥ 300 N / 50 mm

(MSZ EN 12316-2)

Varrat nyírási ellenállása

≥ 500 N / 50 mm

(MSZ EN 12317-2)

Hajlíthatóság alacsony hőmérsékleten

≤ -25°C

(MSZ EN 495-5)

Teljesítőképesség tűz hatására

BROOF(t1) < 20°, < 20°, BROOF(t3) < 10° / < 70°

(MSZ EN 13501-5)

Tűzzel szembeni viselkedés

E osztály

(MSZ EN ISO 11925-2, osztályozás MSZ EN 13501-1 szerint)

Folyékony vegyszerek hatása beleértve a vizet is

Sokféle vegyi anyaggal szemben ellenálló. További információért forduljon a Sika Műszaki Osztályához.

(MSZ EN 1847)

UV sugárzás

Megfelel (> 5 000 óra / 0 fokozat)

(MSZ EN 1297)

Vízzáróság

Megfelel

(MSZ EN 1928)

Alkalmazás

Felhasználási információ

Levegő környezeti hőmérséklete

Forrólevegős hegesztés esetén: -15°C és +60°C között
Hideg hegesztés esetén: +5°C és +60°C között

Alapfelület hőmérséklete

Forrólevegős hegesztés esetén: -25°C és +60°C között
Hideg hegesztés esetén: +5°C és +60°C között
Felhasználás lépései

BERENDEZÉS

Forrólevegős hegesztés

Hegesztés előtt a hegesztési paramétereket (pl. hőmérséklet, sebesség, légáram, nyomás) és a gép beállításait határozza meg, állítsa be és ellenőrizze a helyszínen a berendezés típusának és az időjárási feltételeknek megfelelően.

Válassza ki a projekthez leginkább megfelelő berendezést:

  • Kézi, elektromos forrólevegős hegesztőberendezés
  • Gumi vagy szilikon nyomóhenger
  • Szabályozható hőmérsékletű (legalább +600°C) forrólevegős hegesztőberendezés

Ajánlott hegesztő típusok:

  • Kézi: Leister Triac PID
  • Automata: Leister Variamat

ALAPFELÜLET MINŐSÉG

  • A tetőszerkezetnek és a kapcsolódó elemeknek meg kell felelniük a helyi előírásoknak.
  • A tartószerkezet legyen megfelelő szerkezeti szilárd-ságú, hogy fel lehessen rá dolgozni a tetőszigetelés új és meglévő rétegeit.
  • A teljes tetőrendszert úgy kell megtervezni és rögzíteni, hogy ellenálljon a szél szívó hatásának.
  • Az alapfelület legyen egyenletes, sima, éles, kiálló részektől mentes.
  • A fogadófelület legyen kompatibilis a szigetelőlemezzel, oldószerálló, tiszta, száraz, zsírtól és portól mentes.
  • A fóliabádogot Sarna Cleaner-2000 / Solvent T 660 / Sarnafil® Cleaner tisztítószerrel zsírtalanítsa.

FELHASZNÁLÁS

Szigorúan tartsa be az alkalmazástechnikai útmutatóban, a felhasználási kézikönyvben és a munkaelőírásban meghatározott feldolgozási eljárás lépéseit, melyeket mindig az aktuális helyszíni feltételekhez kell igazítani.
Olvassa el a Sikaplan® SGK-típusú lemezek ragasztott tetőszigeteléshez c. beépítési útmutatót.

Szél szívó hatása

A rögzítőelemek helyét a helyi szélterhelési feltételeknek megfelelően kell kiszámítani, melyet a Sika Tetőszigetelés üzletág szakemberei végeznek el.



Rögzítés - Általános

  • A tetőszigetelő lemezeket lazán fektesse le a részben ragasztóval bevont alapfelületre.
  • A lemezeket az átfedéseknél mechanikai rögzítőelemekkel rögzítse a tetőre.
  • A szabadon álló rögzítőelemeket egy lemezcsíkkal takarja le.
  • Az átfedéseket forrólevegős hegesztőberendezéssel vagy hideghegesztéssel, hegesztő folyadék felhasználásával hegessze össze.
  • A tető szélein a lemezeket Sarnabar rögzítősínnel vagy Sika-Trocal® Metal Sheet Type S fóliabádoggal kell mechanikailag rögzíteni.

Átfedési varratok tesztelése

  1. Az elkészült varratokat egy varratellenőrző (lekerekített szélű) segítségével vizsgálja meg a hegesztés teljességének és befejezettségének megállapítása érdekében.
  2. A varrathibákat forrólevegős hegesztéssel javítsa ki.

Hideg hegesztéssel készült varratok tömítése

  1. A tesztelés után a varratok széleit Sika-Trocal® Seam Sealant tömítőanyaggal tömítse.
